1、真空轉鼓過濾機的轉鼓鼓體外圓面被安裝和覆蓋了一層或多層濾布，形成過濾面，過濾機以負壓（抽真空）作過濾推動力，固液料漿被吸附到鼓面以后，液體和粒徑小于過濾面濾眼的固體顆粒被真空抽走，大粒徑的固體顆粒被繼續吸附在濾布表面形成一層厚厚的濾餅，最后在卸料區被刮刀強制刮離濾布，完成卸料。

2、分配閥的動盤固定在轉鼓軸頸上，與轉鼓同步旋轉。動盤端面有一圈孔。每個孔與轉鼓上對應的一個濾室相連。閥座不轉動，其內側端面上開有幾條弧形槽，分別與外側的接管連通。閥座與動盤貼合，各弧形槽順序與動盤上的孔相通，旋轉的濾室即可與固定的真空或壓縮空氣系統順序聯接，使過濾操作循環進行。

3、被抽走的濾液和水汽經過真空過濾機組的汽水分離器完成水和氣的分離。

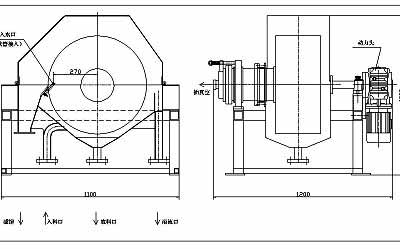

●DF0.5型小型真空轉鼓過濾機技術優勢

1、這款小型真空轉鼓過濾機，集歐式真空轉鼓過濾機和美式真空轉鼓過濾機的技術優勢的基礎上，進行了有效整合。

2、真空鼓體由30個過濾分室構成，密集細分的最大好處就是抽真空效果好。

3、真空分配閥體，采用加大型密封面，真空管口之間的間距加大，真空管內徑加大，密封效果好，抽真空的可靠性好。

4、采用精密鈑金制作工藝，采用巧妙地氬焊焊接工藝嚴格控制焊接變形，保證鼓體的精密同心度，確保卸料完全，殘留少；采用嚴謹細致的檢漏手段，保證無虛焊、無漏點，確保卓越的抽真空效果。
